강화 및 비강화 플라스틱의 굽힘 시험 규격

강화 및 비강화 플라스틱, 고탄성 복합소재 및 전기 절연 소재의 굴곡(굽힘) 특성을 결정하기 위한 내용을 다루고 있습니다.


[ISO 178]

- 충전되지 않은 컴파운드를 비롯한 충전되거나 강화된 컴파운드를 포함하는 열가소성 성형 및 압출재료, 경질 열가소성 시트 및 필름
- 충전되거나 강화된 컴파운드를 포함하는 열경화성 성형재료, 열경화성 시트

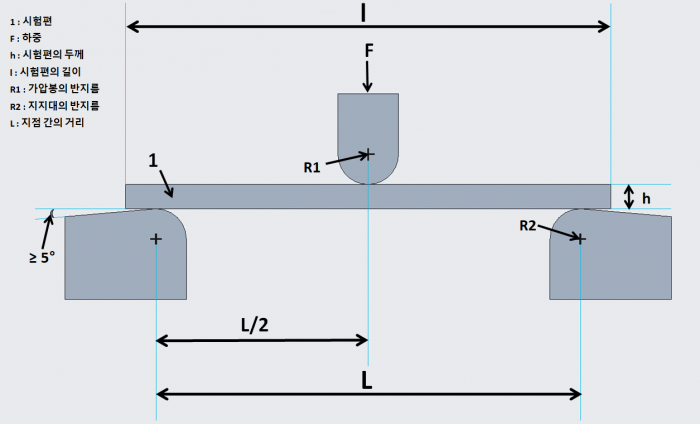

· 시험편 (추천하는 시험편) - 길이 (l) = 80.0±2.0 / 너비 (b) = 10.0±0.2 / 두께 (h) = 4.0±0.2

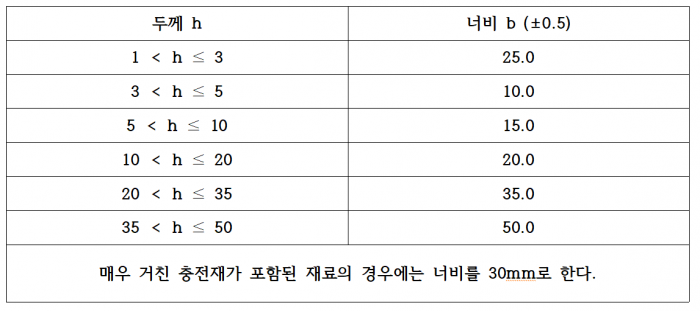

그 밖의 시험편 - 위의 그림(표) 참조


· 시험방법
시험편을 지지대와 하중방향의 직각으로 좌우대칭이 되도록 지지대에 올려놓은 후 중앙에 가압봉으로 초기하중을 가한다.
초기하중을 가할 때에는 크로스헤드 속도를 1mm/min로 맞춘다. 초기하중에 도달하는 1분 이내에 시험을 시작한다.
탄성률 측정 시에는, 시험 중인 재료의 기준에 따라 시험 속도를 결정한다.

- 시험방법A (한 가지 시험 속도를 이용한 굽힘 응력 / 굽힘 변형곡선의 측정)
: 시험편의 변형과 하중을 탄성률 결정영역에서 사용된 속도와 동일한 속도로 중단없이 계속 기록한다.
- 시험방법B (두 가지 시험 속도를 이용한 굽힘 응력 / 굽힘 변형곡선의 측정)
: 탄성률 결정영역에 데이터가 도달한 후에, 시험편에서 하중을 제거한 후 재료에 적합한 높은 속도로 시험하거나 하중을 제거하지 않고 높은 속도로 시험한다.


· 시험 속도
- 추천시험편 : 10mm/min 또는 100mm/min
- 최대응력이 주어지지 않는 파단 재료 : 10mm/min
- 그 밖의 모든 재료 : 100mm/min


출처 : ISO 178
