전기. 전자시험기

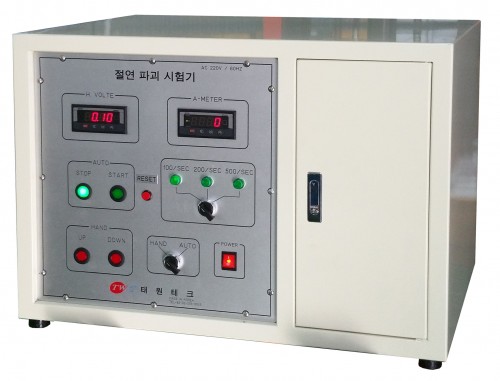

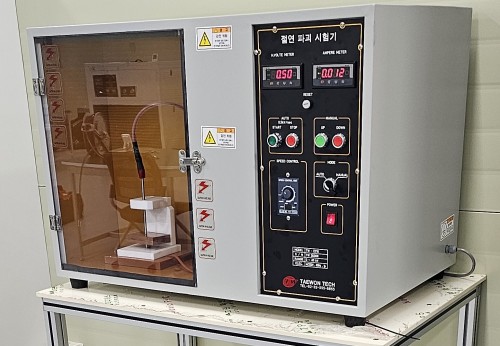

절연파괴시험기
VOLT-ENDURANCE AND DESTRUCTION TESTER
본 시험기는 에나멜 동선 및 에나멜 알루미늄선의 절연파괴시험에 사용하며,
두줄 꼬임법 및 평각선에 대해서는 금속박 법에 따라 준비된 시료에
약 500V/sec의 비율로 전압을 상승시켜 파괴전압 값을 측정할 수 있다.
절연체에 가하는 전압을 차츰 증가시키면 어떤 값 이상의 고전압에서
갑자기 도전성이 증가하는 현상이 발생하는데
이것을 파괴 전압 (절연 파괴를 일으키는 데 필요한 최소 전압)이라고 한다.
시험전압은 2.5kV, 10kV, 20kV의 3단계로 구성되어 있으며 시험전압 설정에 따라
전압 상승속도를 자동으로 제어하도록 되어있다.
사양

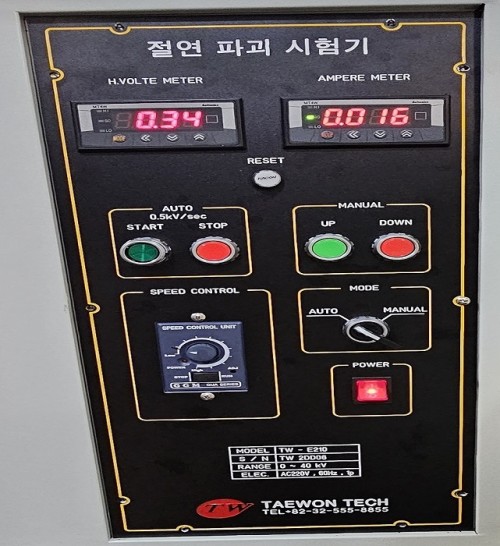

MODEL | TW-E210 |
형 식 | 자동 전압 상승식 |
전 원 | AC 220V / 60㎐ / 1∅ |
출 력 전 압 | 2.5kV, 10kV, 20kV (3단) |
출 력 | 600 VA 이상 |
파 형 | 상용 전원 파형 |
출 력 전 압 계 | 0 ~ 20 kV 균등 눈금 (1.5급) |
출 력 상 승 방 법 | 전동식 (규정 상승 속도 조절형) |
출 력 상 승 속 도 | 2.5kV ---- 62.5V/sec, 10 kV ---- 200V/sec, 20 kV ---- 500V/sec |
출 력 차 단 전 류 | 30 mA |
시 험 제 어 | 수동 및 자동 |
시 험 시 간 | 0 ~ 60sec (Timer 설정식) |
시 험 결 과 판 정 | NG 경보 (Lamp & Buzzer) |
안 전 장 치 | 전압차단장치, 시험함 열림 감지장치 |
시 험 전 극 상 자 | Copper Material |
크 기 | 700W x 500D x 500H (㎜) |
중 량 | 80㎏ |
※상기제품은 품질향상에 따라 모델 및 모양이 변경될 수 있음.
