절단도통시험기

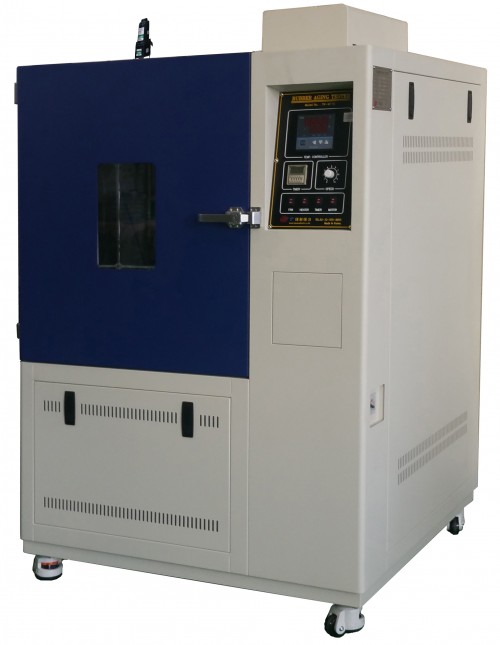

CUT THROUGH TESTER WITH CHAMBER 본 시험기는 자동차용 저압 전선의 Cut Through Test에 사용하며, 시험편을 항온조 내에서 일정시간 가열하고 하중을 가하여 절연물의 절단에 의하여 V형 날이 도체와 접촉할 때까지의 시간을 측정하는데 사용한다. 특징으로는 실하중 부하방식에 의하여 하중 정밀도가 뛰어나고 Chamber 내부는 설정된 온도를 안정되게 유지 할 수 있도록 되어 있다. 온도 조절기는 MICOM이 내장된 디지털 P.I.D 조절기를 사용하여 온도의 설정, 표시 및 확인이 편리하도록 되어있으며, 온도 가열방식은 직접 가열 방식으로 Chamber 내부 면에 Heater를 설치하고 강력한 Fan을 사용하여 내부 열전도가 빠르고 온도 분포가 균일하도록 되어 있다. 또한, 시험편의 이동이 편리하고 시험편이 시계 방향으로 90° 회전하도록 되어있다.
사양
MODEL | TW-E205 |
형 식 | 1 ~ 3연식 |
하 중 가 압 방 식 | Dead Weight Type |
시 험 하 중 | 700g |
칼 날 | 선단 R 0.127㎜ x 90° V형 |
도 통 장 치 | DC 24V |
시 간 측 정 | Digital Timer 99h 59m 59s |
온 도 제 어 범 위 | 상온 ~ 300℃ |
온 도 제 어 방 법 | Digital P.I.D Controller |
내 부 재 질 | SUS 304 |
외 부 재 질 | SS41 Powder Coating |
단 열 재 | Glass Wool |
공 기 순 환 장 치 | Heating Air Circulation Type SUS Sirocco Fan |
안 전 장 치 | 온도과승방지기 ․ Fan모터과부하차단기 ․ 과전류차단기 ․ 타이머 |
기 록 장 치 | Automatic Recorder 6 Point (Option) |
전 원 | AC 220V / 60㎐ / 1∅ |
내 부 크 기 | 600W x 500D x 500H (㎜) |
외 부 크 기 | Max.) 1200W x 800D x 1600H (㎜) |
중 량 | App.) 100㎏ |
※상기제품은 품질향상에 따라 모델 및 모양이 변경될 수 있음.
