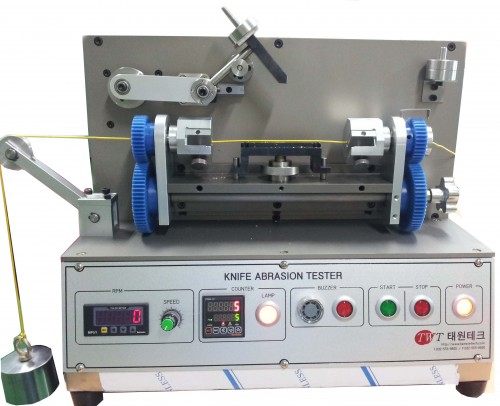

칼날마모시험기
KNIFE ABRASION TESTER
본 시험기는 자동차용 저압전선의 내마모성 시험할 수 있는 장비로서,
V형 날에 의한 전선의 마모시험에 사용한다.
시험은 시료를 길이 약 750㎜ 취하여 한쪽을 고정하고, 나머지 한쪽에
1500g의 하중을 가한 후 선단이 R 0.125㎜의 90° V형 날을 가진
Metal Plunger에 접촉시켜 510g{5N}의 하중을 가한다.
그 후, 이 Metal Plunger를 일정한 시험 속도로 일정구간을 왕복운동을 시켜
칼날부가 도체와 접촉할 때까지의 왕복횟수를 측정할 수 있도록 되어있다.
사양
MODEL | TW-E202 |
시 료 길 이 (Specimen Length) | 750 ㎜ |
시 험 하 중 (Test Load) | 510g {5N} |
시 료 고 정 하 중 (Specimen Fixed Load) | 1,500g |
마 모 칼 날 (Abrading Knife) | Metal Plunger / 선단 R 0.125㎜ x 90° V형 |
시 험 속 도 (Test Speed) | 10 ~ 100 CPM |
시 험 행 정 (Test Stroke) | 10 + 2㎜ |
시 료 회 전 각 도 (Evolution Angle) | 0°, 120°, 240° |
모 터 (Motor) | AC Geared Motor, 25W |
전 원 (Power) | AC 220V / 60㎐ / 1∅ |
크 기 (Dimensions (App.)) | 500W x 380D x 400H (㎜) |
중 량 (Weight (App.)) | 45㎏ |
※상기제품은 품질향상에 따라 모델 및 모양이 변경될 수 있음.
