금속시험기

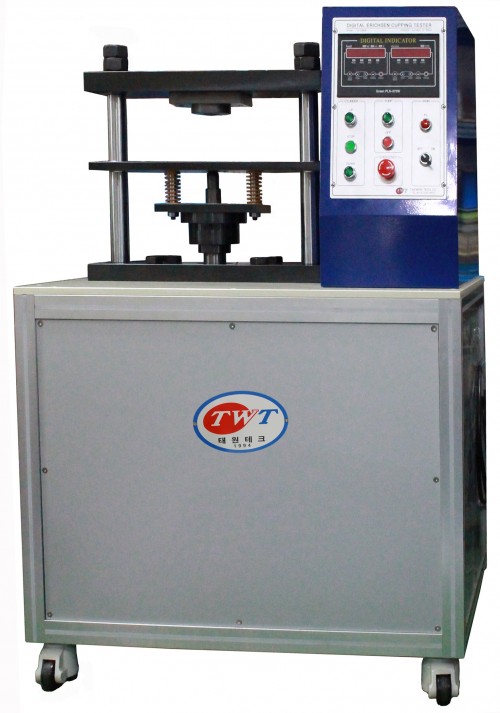

유압식 에릭슨시험기
HYDRAULIC TYPE ERICHSEN CUPPING TESTER
본 시험기는 KS B 5529, KS B 0812 규격에 준하여 금속판, 도료, 도막 등의
에릭슨 값을 측정하는데 사용하는 유압 자동식 장비이다.
일정한 시험 속도로 펀치를 밀어 넣어 시험편의 터짐 상태 및 시험 하중,

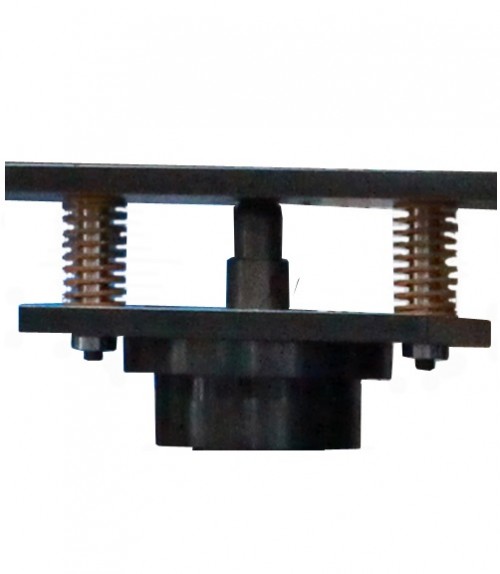

이동 거리를 측정할 수 있다. 다이스와 주름 누르개 사이에 삽입된 시험편이
1차 유압에 의해서는 밀림현상이 발생하지 않고,
2차 유압으로 하중을 측정하는 구조로 설계 제작된 장비이다.
사양
MODEL | TW-D109 |
형 식 (Type) | Hydraulic Type |
용 량 (Capacity) | 10Ton.f |
하 중 표 시 (Load Display) | Digital Indicator |
길 이 표 시 (Strain Display) | Digital Indicator |
실 린 더 행 정 (Cylinder Stroke) | 150mm |
펀 치 반 경 (Punch) | Radius :10㎜,16mm (∅20, ∅32 ± 0.015 Steel ball) |
시 료 크 기 (Sample Size) | Ø400mm, 400mm ± 2㎜, Max. 6(T)mm |
다 이 스 (Dies) | Inner Dia : 27 ± 0.05㎜ Out Dia : 55 ± 0.1㎜ |
시 험 속 도 (Tester Speed) | 20㎜ / min |
모 터 (Motor) | AC Motor 400W |
전 원 (Power) | AC 220V / 60㎐ / 3∅ |
크 기 (Dimension) | 550W × 350D × 600H (㎜) |
중 량 (Weight) | 50㎏ |
※상기제품은 품질향상에 따라 모델 및 모양이 변경될 수 있음.
